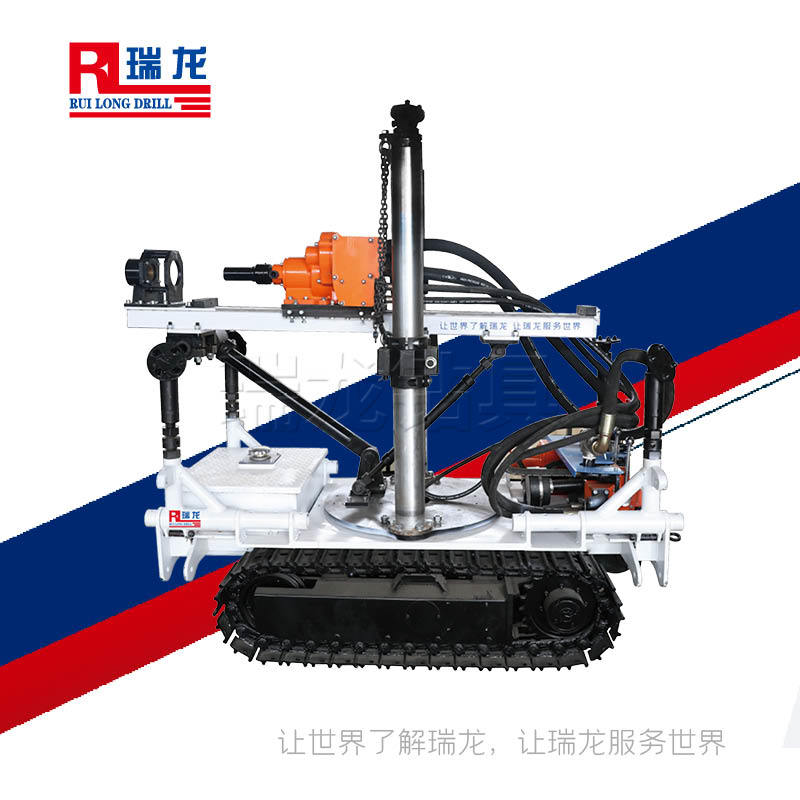

ZQLC型氣動履帶式鉆機是一種以壓縮空氣為動力，配有履帶式行走結構的輕型深孔鉆機。適用于煤礦井下在煤層中的探水、探瓦斯、及抽放孔、泄壓孔的施工。它主要由履帶總成、底盤總成、驅動總成、油箱總成、操縱總成、立柱總成、主機總成、膠管總成等部分組成。具有360°水平角度鉆孔/操作靈活，機動性能強，安全性能好等優點，最大程度上降低了工人的勞動強度。

氣動履帶式鉆機的參數

ZQLC型氣動履帶式鉆機是一種以壓縮空氣為動力，配有履帶式行走結構的輕型深孔鉆機。適用于煤礦井下在煤層中的探水、探瓦斯、及抽放孔、泄壓孔的施工。

它主要由履帶總成、底盤總成、驅動總成、油箱總成、操縱總成、立柱總成、主機總成、膠管總成等部分組成。具有360°水平角度鉆孔/操作靈活，機動性能強，安全性能好等優點，最大程度上降低了工人的勞動強度。

技術參數 Technical Parameters

序號	基本性能參數			單位	ZQLC-2100/17.5S			ZQLC-1900/16.9S			ZQLC-1550/16.2S
1	工作氣壓			MPa	0.4	0.5	0.63	0.4	0.5	0.63	0.4	0.5	0.63
2	額定轉矩			N•m	1800	2100	2200	1700	1900	2100	1350	1500	1650
3	額定轉速			r/min	70	80	85	75	85	90	90	100	110
4	額定輸出功率			kW	13.1	17.5	19.5	13.3	16.9	19.7	12.7	16.2	19.0
5	最大負荷轉矩			N•m	2400	2900	3300	2300	2800	3200	2000	2200	2600
6	動力失速轉矩			N•m	2500	3000	3400	2400	2900	3300	2100	2300	2700
7	動力啟動轉矩			N•m	2450	2950	3350	2350	2850	3250	2050	2250	2650
8	負荷耗氣量			m³/min	23	27	29	21	24	26	18	20	22
9	空載轉速			r/min	200	220	230	210	240	260	240	270	290
10	1/2空載轉速			r/min	100	110	115	105	120	130	120	135	145
11	1/2空載轉速下轉矩			N•m	1200	1500	1600	1100	1300	1400	900	1000	1100
10	鉆孔直徑			mm	76-150			76-150			76-150
11	鉆尾尺寸			mm	螺紋式			螺紋式			螺紋式
12	推進力			kN	20			20			20
13	導軌長度			mm	2170±20			2170±20			2170±20
14	推進行程			mm	1370±20			1370±20			1370±20
15	空載推進速度			mm/min	1200			1200			1200
16	最大工作高度			mm	2000±20			2000±20			2000±20
17	最小工作高度			mm	1210±20			1210±20			1210±20
18	沖洗水壓力			MPa	0.6-1.2			0.6-1.2			0.6-1.2
19	噪聲	聲功率級		dB(A)	120			120			120
		聲壓級		dB(A)	110			110			110
20	主機重			kg	1700			1700			1700
21	支撐機構機重			kg	300			300			300
22	行走機構	工作壓力		MPa	15			15			15
		工作流量		L/min	23			23			23
		行走速度		m/min	18			12			12
		爬坡能力		(°)	±15°			±15°			±15°
		離地間隙		mm	200			200			200
		接地比壓		MPa	0.04			0.04			0.04
		履帶寬度		mm	230			230			230
23	液壓泵站	氣動馬達	耗氣量	m³/min	9.0			9.0			9.0
			額定工作壓力	MPa	0.5			0.5			0.5
		油泵（齒輪式）	額定壓力	MPa	16			16			16
			排量	ml/r	16			16			16
		油箱有效容積		L	100			100			100
