根據地層條件和設計的孔徑、孔深等參數合理選擇設備、鉆具
發布時間：
2020-07-04
根據地層條件bai和設計的孔徑、孔深等參數合理選擇設備du、鉆具和儀zhi器，要求它們必須滿足GB3836的相關規定。?一、dao定向鉆機鉆機應選用具有主軸制動功能的煤礦井下用防爆坑道鉆機，選擇鉆機需滿足MT/T790、GB3836.1—2000及GB3836.2—2000的相關規定，不同孔深定向鉆進鉆機應滿足的主要參數及參考機型見表2-1。???表2-1不同孔深定向鉆進鉆機應滿足的主要參數及參考
根據地層條件bai和設計的孔徑、孔深等參數合理選擇設備du、鉆具和儀zhi器，要求它們必須滿足GB3836的相關規定。
一、dao定向鉆機鉆機應選用具有主軸制動功能的煤礦井下用防爆坑道鉆機，選擇鉆機需滿足MT/T790、GB3836.1—2000及GB3836.2—2000的相關規定，不同孔深定向鉆進鉆機應滿足的主要參數及參考機型見表2-1。

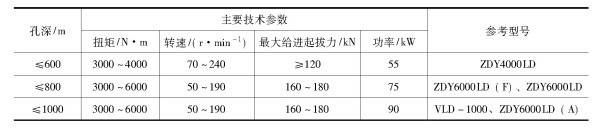

表2-1 不同孔深定向鉆進鉆機應滿足的主要參數及參考機型二、孔底馬達煤礦井下定向鉆孔的施工一般選擇小直徑長壽命螺桿馬達，推薦使用?73mm的螺桿馬達，其性能參數見表2-2。螺桿馬達彎角的大小根據鉆孔施工要求選擇。只有主孔而無分支的鉆孔，則推薦使用1°～1.25°彎角的螺桿馬達;如施工帶有分支孔的定向鉆孔，則推薦使用1.25°～1.5°彎角的螺桿馬達。
表2-2 推薦螺桿馬達參數三、泥漿泵根據鉆孔深度選擇泥漿泵，其泵壓、排量應滿足孔深、孔徑及孔底馬達的需要，不同孔深泥漿泵應滿足的主要參數及參考機型見表2-3。泥漿泵排量介于160～250L/min時φ73mm的孔底馬達工作效果最佳。

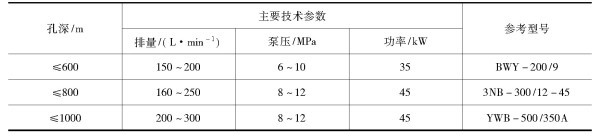

表2-3 不同孔深泥漿泵應滿足的主要參數及參考機型四、隨鉆測量系統為滿足鉆孔連續造斜的要求，需采用測量精度高、信號傳輸穩定、符合GB3836.1—2000、GB3836.2—2000及GB3836.4—2000要求的有線隨鉆測量系統。隨鉆測量系統應滿足的參數要求及參考型號見表2-4。
表2-4 推薦使用的隨鉆測量系統參數為避免磁干擾影響測量精度，需采用通過螺紋連接的上無磁鉆桿、無磁測量外管和下無磁鉆桿。上、下無磁鉆桿長度≥3m;裝置測量探管的無磁測量外管長度根據井下儀器長度確定。如果孔底馬達的轉、定子為無磁材料，下無磁鉆桿的長度可以縮短到1m。
煤礦井下隨鉆測量信號的傳輸由中心通纜式鉆桿完成。鉆桿外管體的螺紋連接須牢固，密封可靠(耐壓10MPa)，并具備處理一定孔內事故的能力;內導體及插接式接頭連接和水密封應可靠(耐壓≥12MPa)，信號傳輸能力≥1000m。通纜式送水器要求水密封性能好(耐壓≥12MPa)，傳輸信號穩定。連接通纜式送水器和泥漿泵的高壓膠管耐壓能力不低于16MPa。定向鉆孔孔口須安裝氣水分離器，實現鉆進過程中氣、水、渣分離，并同步抽采煤層瓦斯。
